在电动缸自动化控制系统中，磁性开关（含上下限位开关）是实现位置检测、行程保护、动作联动的核心配件，直接决定设备运行的安全性与稳定性。今天铭辉电动缸厂家将围绕 “是否需要磁性开关、限位能否调整、安装接线规范、开关类型区别及应用场景” 七大核心问题，全面解析电动缸磁性开关的应用要点。

一、电动缸要用磁性开关吗？

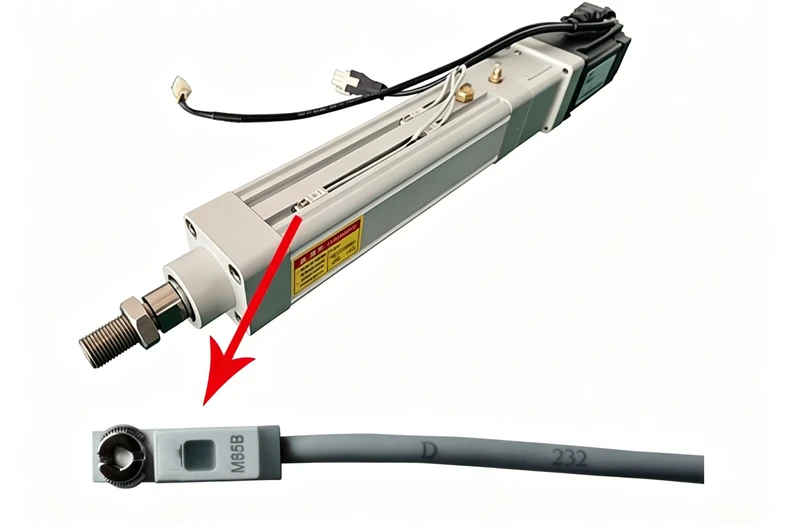

不是所有场景都必须用，但多数自动化与安全场景强烈推荐配置。磁性开关通过检测活塞磁环磁场，实现非接触式位置反馈，核心价值在于行程限位保护、原点定位、工位触发。

• 必须配置场景：

  • 有超程风险的重载 / 高速工况（如冲压、升降设备）；

  • 需精准原点复位、多工位联动的自动化产线（如 3C 装配、物料分拣）；

  • 安全等级高的设备（医疗、航空航天），作为光栅尺等精密传感器的冗余保护；

  • 恶劣环境（粉尘、油污、潮湿），磁性开关抗污染、寿命长，适配性优于光电开关。

• 可省略场景：仅单向简单推拉、无超程风险、无需位置反馈的极简工况（如简易顶料装置）。

二、电缸的上下限位开关可以调整吗？

完全可以调整，且是安装调试的核心步骤。电动缸上下限位开关（磁性）安装在缸体外侧 T 型槽内，可沿行程方向滑动定位，适配不同行程需求。

• 调整原理：通过改变开关在槽内的固定位置，匹配活塞磁环的触发位置，从而限定电缸缩回上限（上限位）与伸出下限（下限位）；

• 调整优势：无需改动机械结构，调试便捷，可灵活适配多品种产线的行程切换需求；

• 注意：调整后需预留5-10mm 安全缓冲距离，避免开关触发滞后导致撞缸。

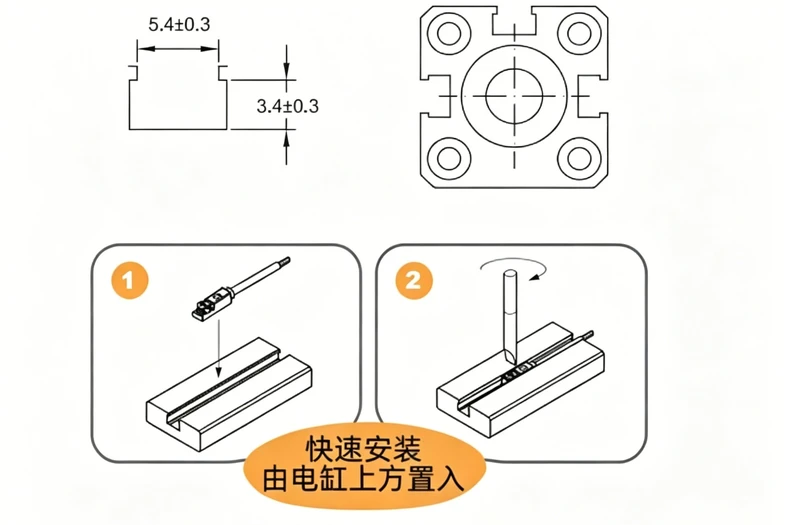

三、电动缸上下限位开关安装步骤

（一）安装前准备

1. 工具：内六角扳手、万用表、螺丝刀；

2. 设备状态：伺服断电→手动将电缸活塞杆全行程伸缩，确认无卡滞→通电切换至JOG 点动模式，转速调至 50-150 转 / 分钟（低速防碰撞）；

3. 开关检查：确认磁性开关型号（2 线 / 3 线、NPN/PNP、常开 / 常闭）与电缸、PLC 匹配。

（二）上限位开关安装（缩回极限）

1. 点动控制活塞杆完全缩回（电机侧），测量缩回长度，确认设计上限位置；

2. 将磁性开关嵌入缸体外侧 T 型槽，暂不拧紧固定螺丝；

3. 开关通电，沿槽缓慢滑动开关，直至指示灯亮起（检测到活塞磁环），此时反向微调 2-5mm（留缓冲）；

4. 拧紧固定螺丝，手动轻推开关确认无松动。

（三）下限位开关安装（伸出极限）

1. 点动控制活塞杆完全伸出，测量伸出长度，确认设计下限位置；

2. 将另一磁性开关嵌入 T 型槽，暂不固定；

3. 开关通电，沿槽缓慢滑动开关，直至指示灯亮起，正向微调 2-5mm 防撞缸；

4. 拧紧螺丝固定，确保开关与缸体贴合，无偏移。

（四）安装后测试

1. 低速点动全行程伸缩，确认上下限位触发正常、指示灯亮灭清晰；

2. 用万用表测量开关通断信号，确认与设定逻辑（常开 / 常闭）一致；

3. 带负载试运行 3-5 次，验证限位保护功能可靠，无超程、误触发现象。

四、电动缸上下限位开关接线方式

磁性开关分2 线制和3 线制，供电默认 DC24V，接线需严格区分线色与信号类型，避免短路或信号异常。

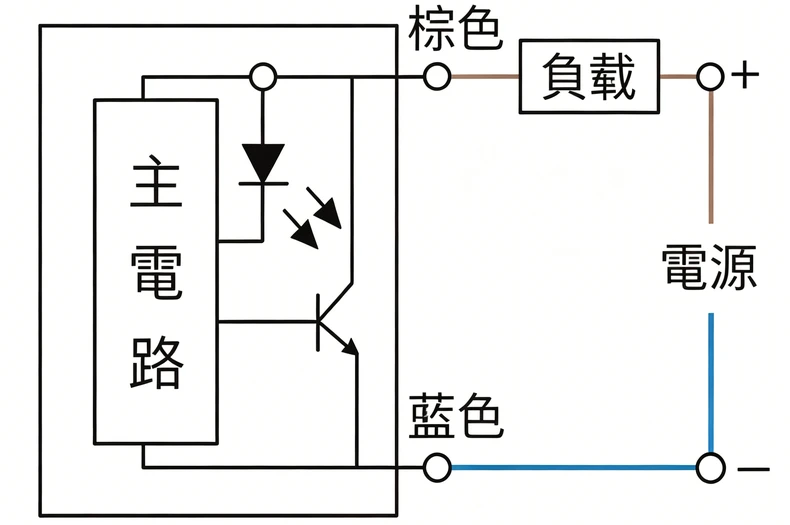

（一）2 线制磁性开关接线（无 NPN/PNP 区分）

• 线色定义：棕色（电源 +）、蓝色（电源 -），无单独信号线；

• 接线逻辑：电源与信号串联，相当于 “无源触点”，触发时导通、未触发时断开；

• 接线步骤：

  • 棕色线接 DC24V 正极，蓝色线接 PLC 输入点（DI）或继电器线圈一端；

  • PLC 输入公共端（COM）接 DC24V 负极，形成回路；

  • 适用于简单控制场景，接线便捷，但漏电流较大，长线传输信号稳定性一般。

（二）3 线制磁性开关接线（分 NPN/PNP，常用）

• 线色定义：棕色（电源 + 24V）、蓝色（电源 - 0V）、黑色（信号输出 OUT）；




•

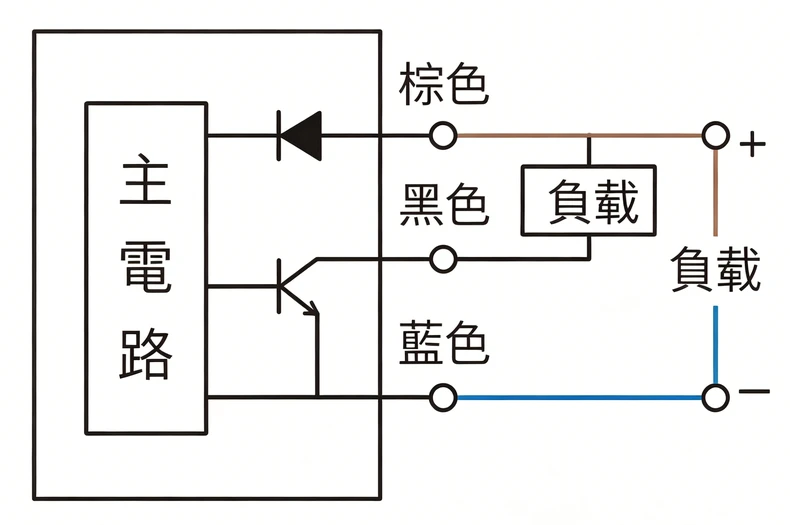

• NPN 型（漏型输出，触发输出低电平 0V）：

  • 棕色接 + 24V，蓝色接 0V，黑色接 PLC 漏型输入点（COM 接 + 24V）；

  • 触发时黑色线与 0V 导通，PLC 检测低电平信号；

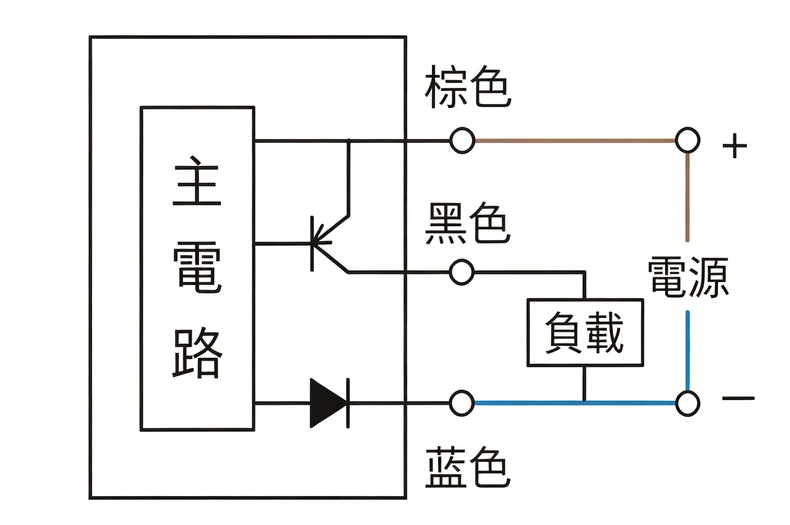

• PNP 型（源型输出，触发输出高电平 24V）：

  • 棕色接 + 24V，蓝色接 0V，黑色接 PLC 源型输入点（COM 接 0V）；

  • 触发时黑色线与 + 24V 导通，PLC 检测高电平信号；

•

• 优势：电源与信号分离，抗干扰强、漏电流小，适配所有 PLC 输入类型，工业场景首选。

（三）接线通用注意事项

1. 严禁反接电源（棕色接 -、蓝色接 +），否则烧毁开关；

2. 线缆选用 0.5-1.0mm² 铜芯线，避开动力电缆，减少电磁干扰；

3. 开关输出端严禁直接接大功率负载，需通过继电器或 PLC 输入点中转。

五、电动缸磁性开关 2 线和 3 线的区别

核心差异在于供电与信号是否分离、输出类型、抗干扰能力及适配场景，选型需结合控制精度与系统需求。

对比项	2 线制磁性开关	3 线制磁性开关
接线数量	2 根（棕、蓝）	3 根（棕、蓝、黑）
电路原理	电源与信号串联，两根线兼顾供电与信号传输	电源（棕 / 蓝）与信号（黑）独立分离
输出类型	无 NPN/PNP 区分，无极性，可反接	分 NPN（低电平）、PNP（高电平），需匹配 PLC 类型
漏电流（DC24V）	较大（约 0.8mA），长线易误判	较小（≤100μA），信号稳定
抗干扰能力	弱，易受电磁干扰	强，独立信号线，适配复杂工况
适用场景	简单启停、短距离（＜5m）、低成本场景	自动化产线、精密控制、长距离传输、高可靠性场景
成本	低	中

六、电动缸磁性开关 NPN 和 PNP 的区别

仅针对3 线制开关，核心区别是输出电平、电流流向及 PLC 匹配类型，二者不可混用。

（一）NPN 型（漏型输出）

• 输出逻辑：触发时信号端（黑）与电源负极（0V）导通，输出低电平（0V）；

• 电流流向：电源 +→负载→开关信号端→电源 -（电流流入开关）；

• PLC 匹配：适配漏型输入（PLC 输入 COM 端接 + 24V），日系 PLC 常用；

• 通俗记忆：NPN=“拉低信号”，触发变 0V。

（二）PNP 型（源型输出）

• 输出逻辑：触发时信号端（黑）与电源正极（+24V）导通，输出高电平（24V）；

• 电流流向：电源 +→开关信号端→负载→电源 -（电流流出开关）；

• PLC 匹配：适配源型输入（PLC 输入 COM 端接 0V），欧系 PLC 常用；

• 通俗记忆：PNP=“拉高信号”，触发变 24V。

七、电动缸磁性开关感应器常开和常闭该怎么选？适配那些应用场景

核心选型原则：常开用于 “到位触发”，常闭用于 “安全保护”，需结合控制逻辑与安全等级判断。

（一）常开型（NO，常态断开，触发闭合）

• 工作逻辑：未检测到磁场（未到位）时，触点断开、无信号；检测到磁场（到位）时，触点闭合、输出信号；

• 核心优势：逻辑直观、故障易排查，开关断线 / 失效时无信号，设备保持待机，避免误动作；

• 适配场景：

  • 普通定位、原点复位、工位联动（如装配线夹紧、物料推送）；

  • 轻载、低风险工况，仅需 “到位启动下一工序” 的场景；

  • 标准自动化产线，默认优先选常开型。

（二）常闭型（NC，常态闭合，触发断开）

• 工作逻辑：未检测到磁场（未到位）时，触点闭合、有信号；检测到磁场（到位）时，触点断开、信号切断；

• 核心优势：安全冗余高，开关断线 / 失电时，触点保持闭合，系统可识别异常并停机，符合工业安全 “失效保护” 原则；

• 适配场景：

  • 极限限位、超程保护（如冲压、升降、重型推力设备）；

  • 高安全等级工况（医疗、航空航天），需防止设备失控的场景；

  • 高速、重载、垂直安装的电动缸，避免坠落、碰撞风险。
