产品描述
| 行程 mm |
螺杆 规格 |
电缸 结构 |
选配 马达 |
马达 功率 |
前活塞杆 | 磁性 开关数 |
安装方式 | 减速比 | 其它 |
| 50..2600 | 直径 ø63 |
D 马达直联 |
1 配马达 |
M 伺服马达 |
M 外牙 |
S0 无开关 |
QF 前法兰安装 |
G05 5:1 |
无 标准配置 |
| 导程 20 |
P 折返铁盖 |
0 不配马达 |
O 其他 |
F 内牙 |
S1 1个开关 |
WS 卧式安装 |
G07 7:1 |
SA 特殊设计 |
|
| PJ 折返底座 |
B 带抱刹 |
FK 浮动 |
S2 2个开关 |
G10 10:1 |
|||||
| 5.5KW/ 7.5KW |
SGS 鱼眼 |
S3 3个开关 |
|||||||
| SG Y型 |
| 电机功率(kW) | 5.5KW伺服 | 7.5KW伺服 | ||||||
| 额定转速(rpm) | 1500 | 1500 | ||||||
| 额定扭矩(N.m) | 35 | 48 | ||||||
| 螺杆类型 | 重载丝杆 | |||||||
| 重复定位精度 | ±0.02 mm | |||||||
| 螺杆规格/导程(mm) | 063/20 | |||||||
| 额定推力(KN) | 5:1 | 7:1 | 10:1 | 12:1 | ||||
| 5.5KW | 7.5KW | 5.5KW | 7.5KW | 5.5KW | 7.5KW | 5.5KW | 7.5KW | |||||
| 额定推力(KN) | 46.7 | 64.1 | 65.4 | 89.7 | 93.4 | 128.1 | 112.1 | 153.7 |
| 额定速度(mm/s) | 5:1 | 7:1 | 10:1 | 12:1 | ||||
| 100 | 71.4 | 50 | 41.7 | |||||
| 行星减速比 | 5:1 / 7:1 / 10:1 / 12:1 | |||||||
| 行程范围(mm) | 50 ~ 2600 | |||||||
| 允许最大负载(t) | 15 | |||||||
| 外置传感器 | 可选 | |||||||
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

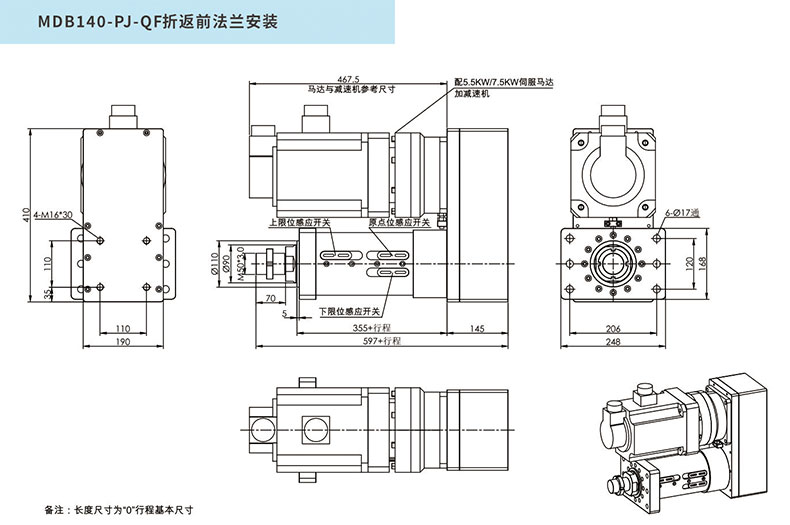

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

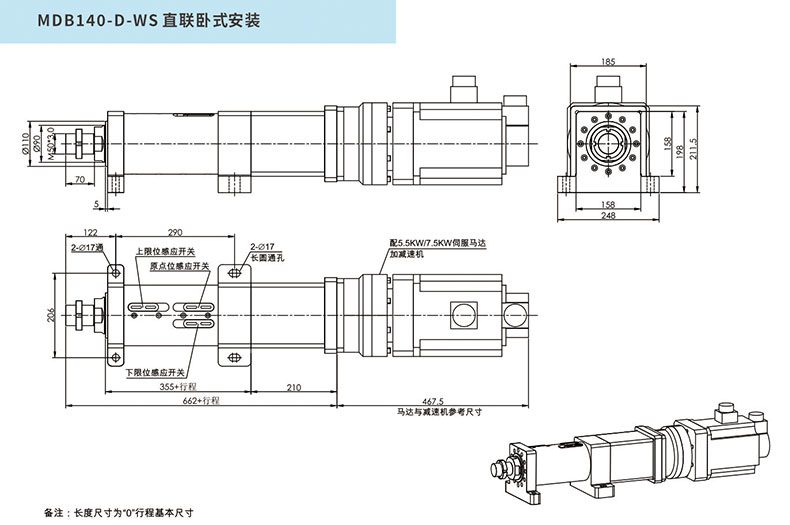

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

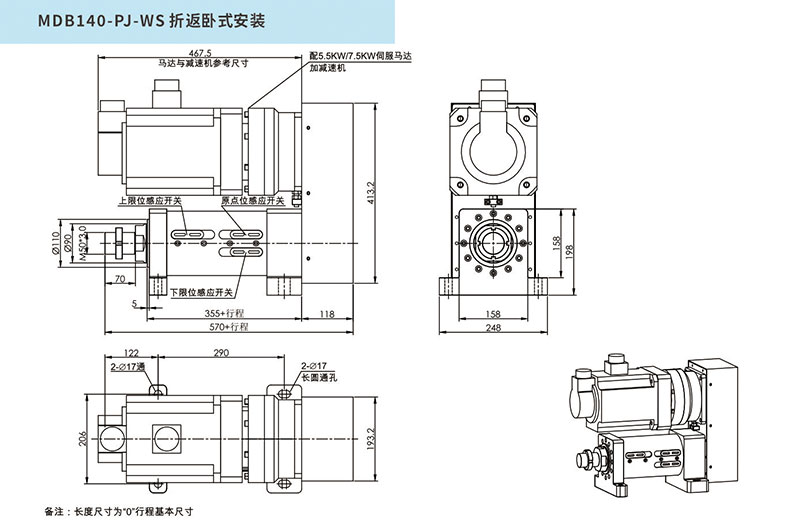

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

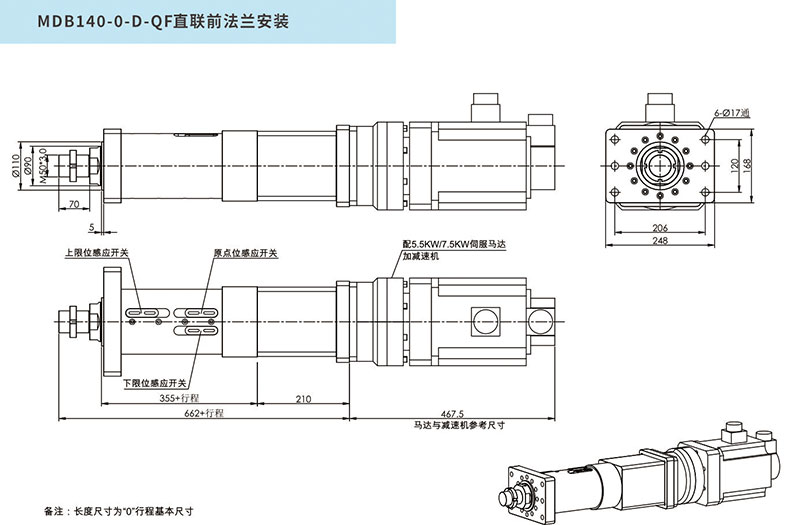

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
140缸径大推力电缸，最大推力可达153.7KN，允许负载15吨，专为重型工业自动化场景设计。
支持5:1/7:1/10:1/12:1四档行星减速比，可根据推力与速度需求灵活匹配，覆盖多种工况。
采用ø63/导程20mm重载丝杆，承载能力强，适用于大负荷长期连续运行环境。
重复定位精度±0.02mm，在重载条件下依然保持稳定的运动精度，满足工业精密要求。
多种活塞杆形式（外牙/内牙/浮动/鱼眼/Y型）、安装方式（前法兰/卧式），支持带抱刹选配。
行程范围50~2600mm，可适应超大行程的重型推拉应用场景，是大型设备的理想驱动元件。
