产品描述

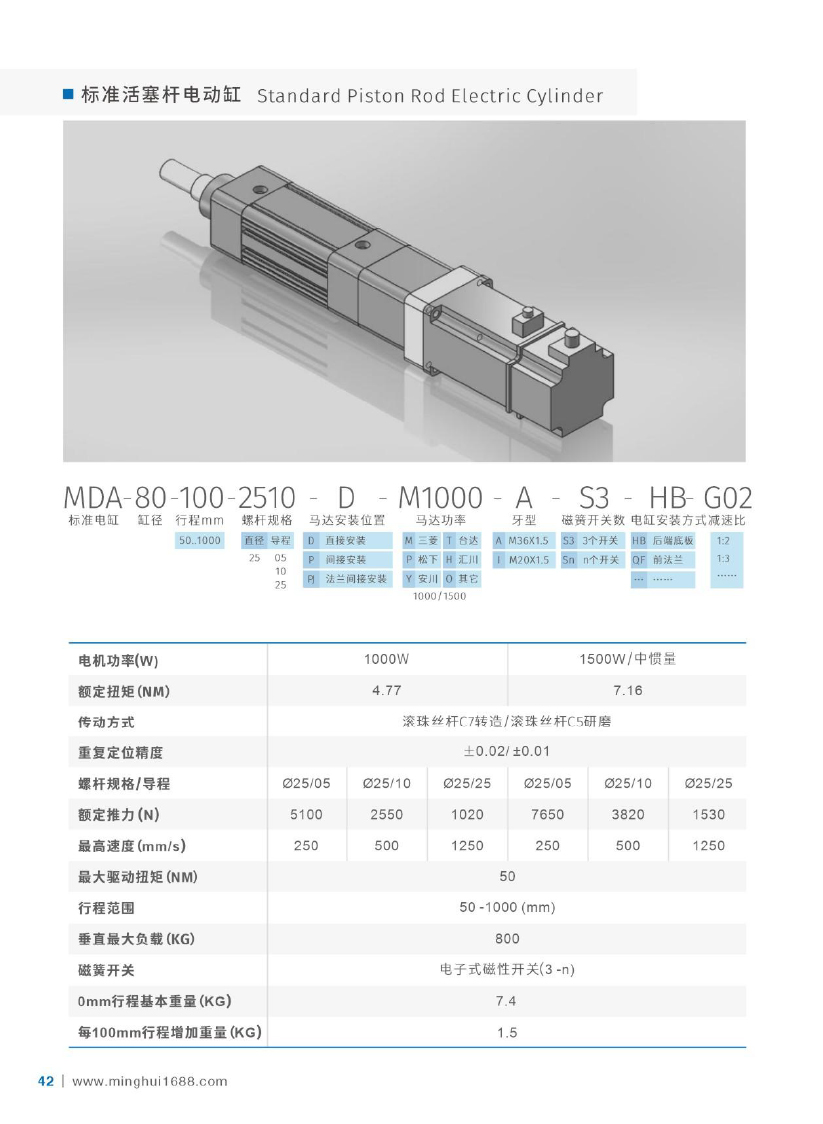

| 行程 mm |
螺杆 规格 |
螺杆 类型 |
电缸 结构 |
选配 马达 |
马达 功率 |
前活塞杆 | 磁性 开关数 |
安装方式 | 减速比 | 其它 |
| 50..1500 | 直径 ø32 |
C7 C7丝杆 |
D 直联结构 |
1 配马达 |
M 伺服马达 |
M 外牙 |
S0 无开关 |
QF 前法兰安装 |
无 1:1 |
无 标准配置 |
| 导程 10/20 |
C5 C5丝杆 |
P 折返(铁盖) |
0 不配马达 |
S 步进马达 |
F 内牙 |
S1 一个开关 |
WS 卧式安装 |
G02 2:1 |
SA 特殊设计 |
|
| T T型丝杆 |
PJ 折返底座 |
O 其他 |
FK 浮动 |
S2 二个开关 |
DB 底板安装 |
G03 3:1 |
||||
| B 带抱刹 |
SGS 鱼眼 |
S3 三个开关 |
CB 耳轴安装 |
|||||||
| 1500W/2000W/ 3000W |
SGY Y型 |
| 电机功率(W) | 1500W伺服 | 2000W伺服 | 3000W伺服 | |||
| 额定扭矩(N.m)/转速(rpm) | 7.16 / 2000 | 9.55 / 2000 | 14.3 / 2000 | |||
| 螺杆类型 | 滚珠丝杆C7转造/滚珠丝杆C5研磨 | |||||
| 重复定位精度 | ±0.02(C7转造) / +0.01(C5研磨) mm | |||||
| 螺杆规格/导程(mm) | 32/10 | 32/20 | 32/10 | 32/20 | 32/10 | 32/20 |
| 额定推力(N) | 1500W伺服 | 2000W伺服 | 3000W伺服 | |||
| 3822 | 1911 | 5098 | 2549 | 7634 | 3817 | |
| 额定速度(mm/s) | 1500W伺服 | 2000W伺服 | 3000W伺服 | |||
| 333 | 666 | 333 | 666 | 333 | 666 | |
| 减速比 | 可选同步轮、行星减速机减速（G01:1:1 / G02:2:1 / G03:3:1） | |||||
| 行程范围(mm) | 50 ~ 1500 | |||||
| 允许最大负载(kg) | 3000 | |||||
| 外置传感器 | 可选 | |||||
| 0mm行程本体重量(kg) | D型约9.08 / PJ型13.95 | |||||
| 每+100mm增重(kg) | 2.26 | |||||

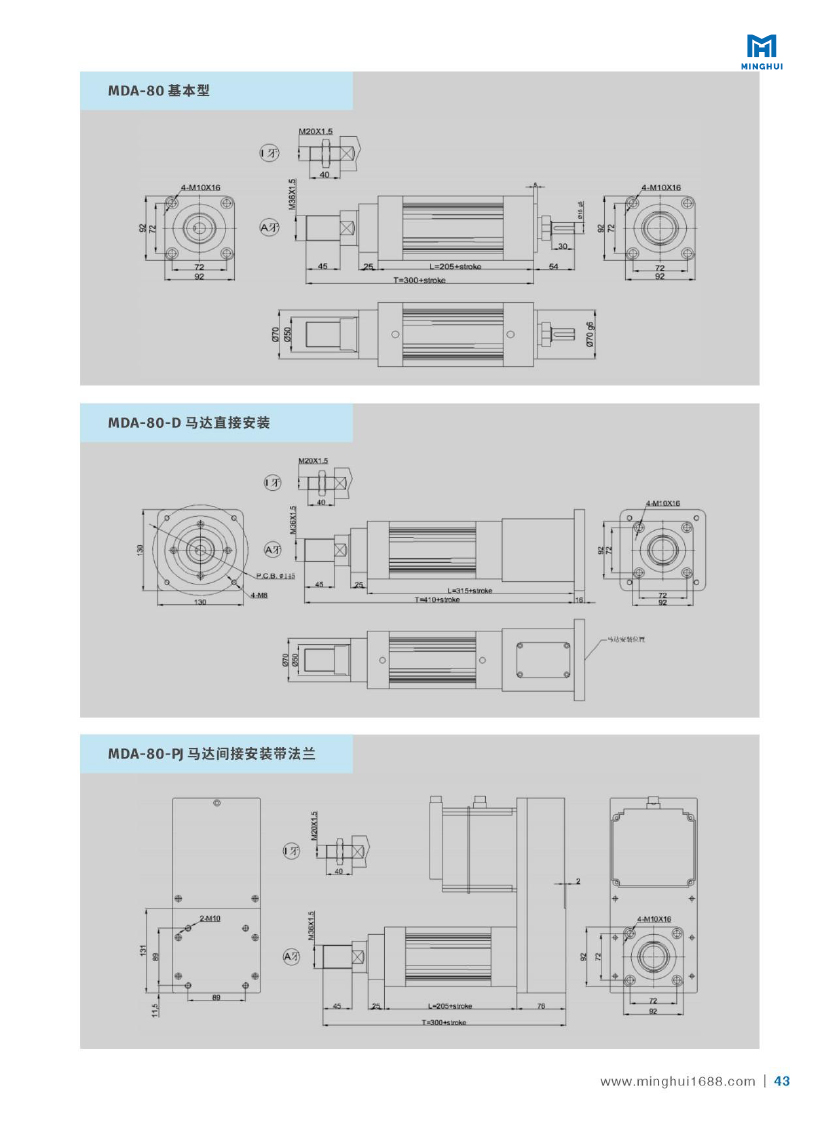

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

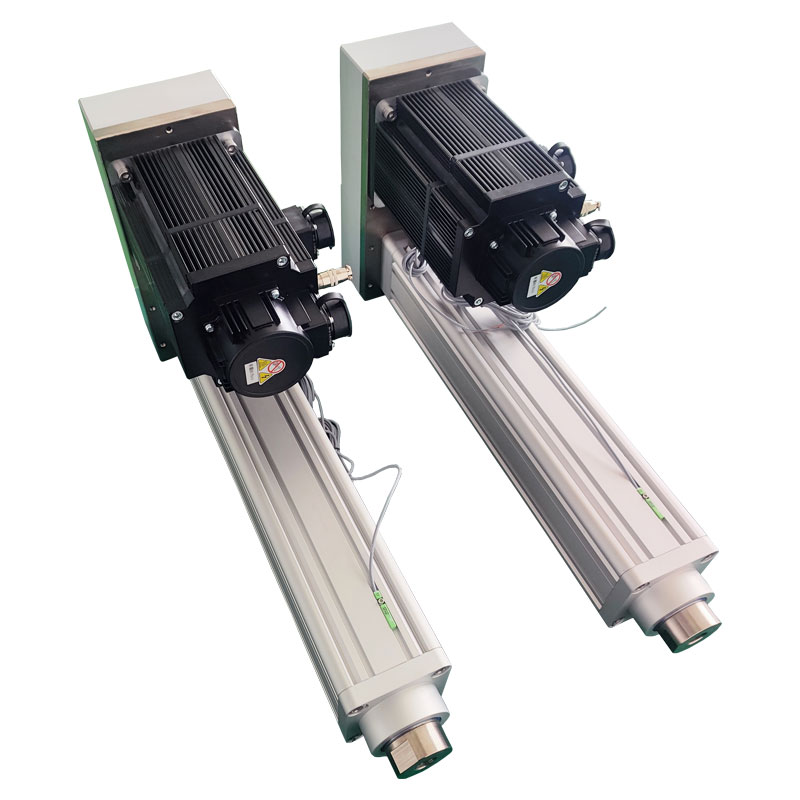

80缸径标准电缸，最大推力可达7634N，允许负载3000kg，满足重型自动化设备的大推力需求。
支持1:1/2:1/3:1多种减速比，可选同步轮或行星减速机，灵活匹配不同工况需求。
提供直联(D)、折返铁盖(P)、折返底座(PJ)三种结构形式，适配不同安装空间。
采用C7转造/C5研磨级滚珠丝杆，重复定位精度最高达+0.01mm，确保运动精确可靠。
多种活塞杆形式(外牙/内牙/浮动/鱼眼/SGY型)、4种安装方式、多种马达功率可选(1500W/2000W/3000W伺服)。
行程范围50~1500mm，覆盖广泛的应用场景，从短行程精密定位到长行程大推力输出。
