首页 > 产品中心 > 标准电动缸

MDA63-D

MDA63-D，铭辉自动化专业生产电动缸/电缸/伺服电缸，支持非标定制，欢迎来电咨询。

基础信息

电缸型号

MDA63-D

缸体外径

75*75mm

推荐负载

2000KG

行程范围

1200mm

推杆直径

∅40

丝杆直径

∅25

丝杆导程

05/10/20mm

最高速度

250/500/1000mm/S

服务热线 135 0921 9756

产品描述

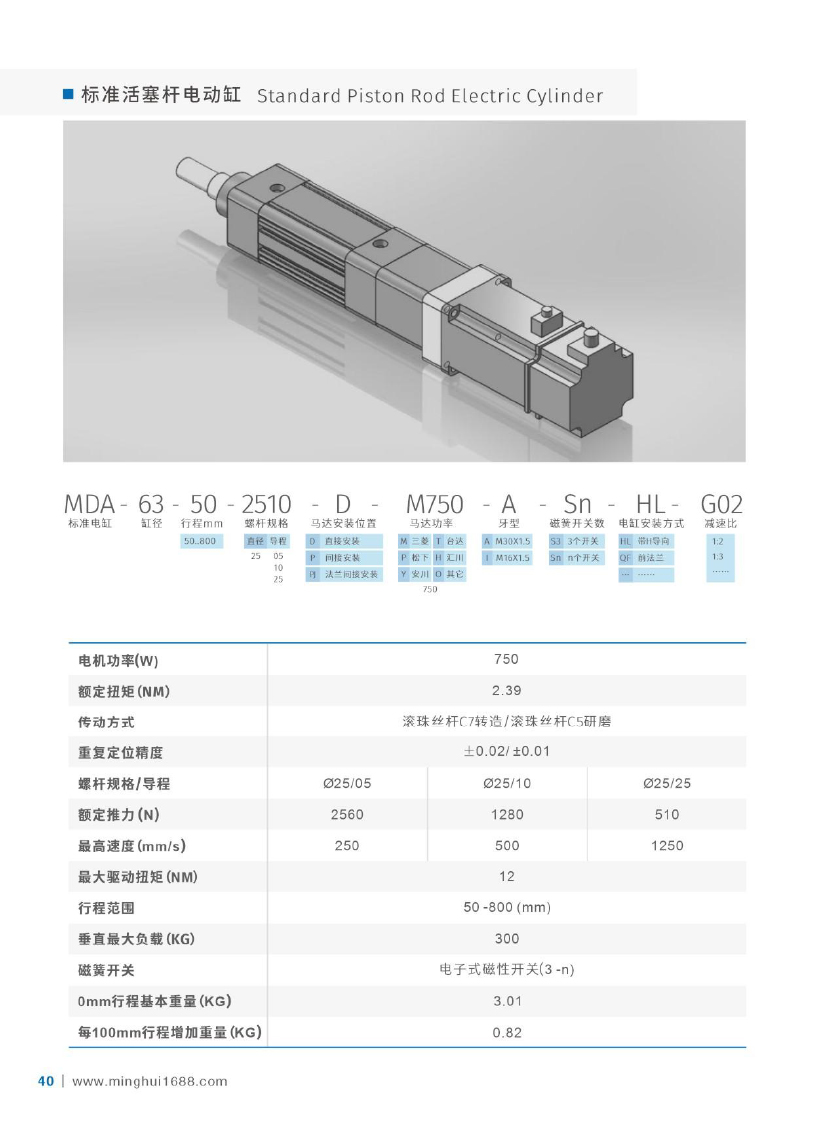

MDA63 标准电缸 Standard Electric Cylinder

📋 订货说明 / 型号编码

MDA63-50-2510 C7-D-1 M750B-M-S3-HL-G02-SA

行程 mm	螺杆规格	螺杆类型	电缸结构	选配马达	马达功率	前活塞杆	磁性开关数	安装方式	减速比	其它
50..1200	直径 ø25	C7 C7丝杆	D 直联结构	1 配马达	M 伺服马达	M 外牙	S0 无开关	HL 带HL导向	无 1:1	无标准配置
	导程 05/10/20	C5 C5丝杆	P 折返(铁盖)	0 不配马达	S 步进马达	F 内牙	S1 一个开关	QF 前法兰安装	G02 2:1	SA 特殊设计
		T T型丝杆	PJ 折返底座		O 其他	FK 浮动	S2 二个开关	WS 卧式安装	G03 3:1
					B 带抱刹	SGS 鱼眼	S3 三个开关	DB 底板安装
					750W/1000W伺服/ 86步进	SG Y型		CB 耳轴安装

⚙️ 技术参数规格

电机功率(W)	750W伺服		1000W伺服		86步进
额定扭矩(N.m)/转速(rpm)	2.39 / 3000		3.18 / 3000		4.5 / 500
螺杆类型	滚珠丝杆C7转造/滚珠丝杆C5研磨/ T型丝杆
重复定位精度	±0.02(C7转造) / +0.01(C5研磨) mm
螺杆规格/导程(mm)	25/05	25/10	25/05	25/10	25/05	25/10
额定推力(N)	750W伺服		1000W伺服		86步进
	2552	1276	3394	1697	4804	2402
额定速度(mm/s)	750W伺服		1000W伺服		86步进
	250	500	250	500	41	82
减速比	可选同步轮、行星减速机减速（G01:1:1 / G02:2:1 / G03:3:1）
行程范围(mm)	50 ~ 1200
允许最大负载(kg)	2000
外置传感器	可选
0mm行程本体重量(kg)	D型约4.82 / PJ型5.66
每+100mm增重(kg)	1.48

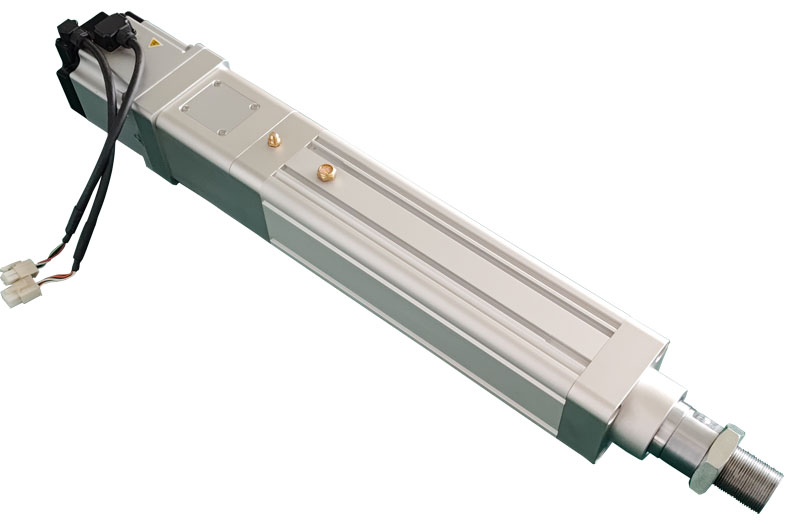

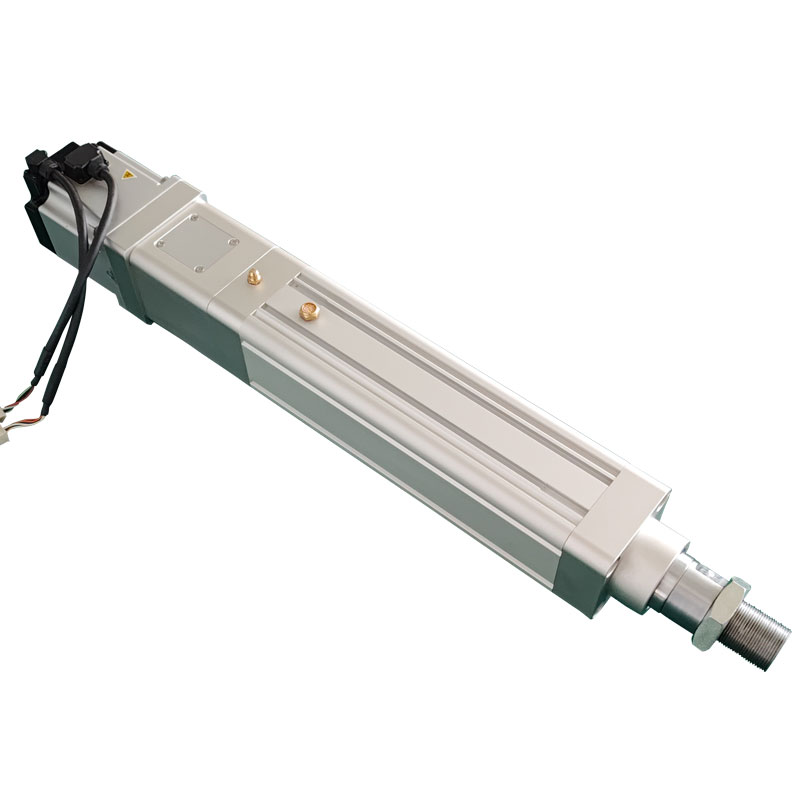

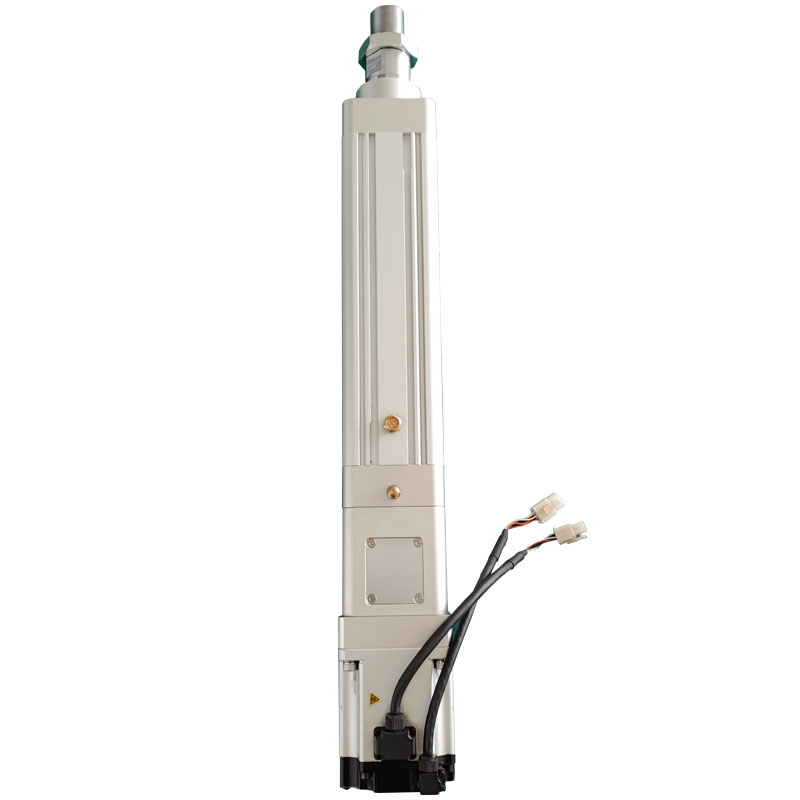

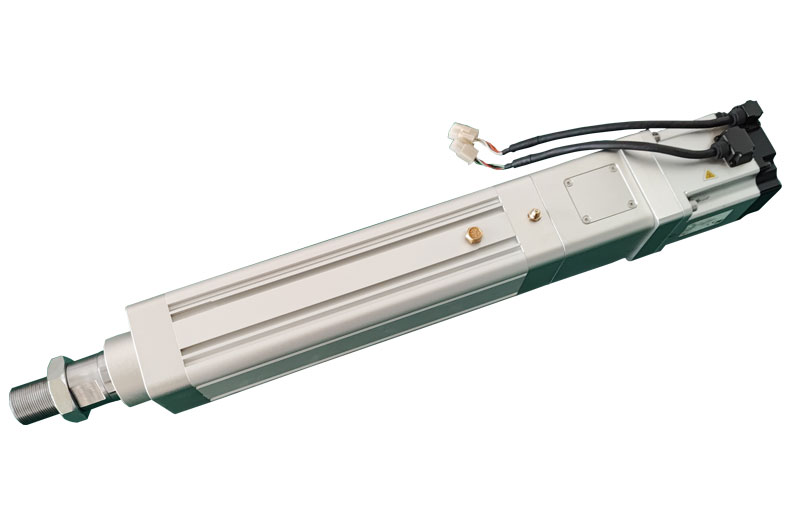

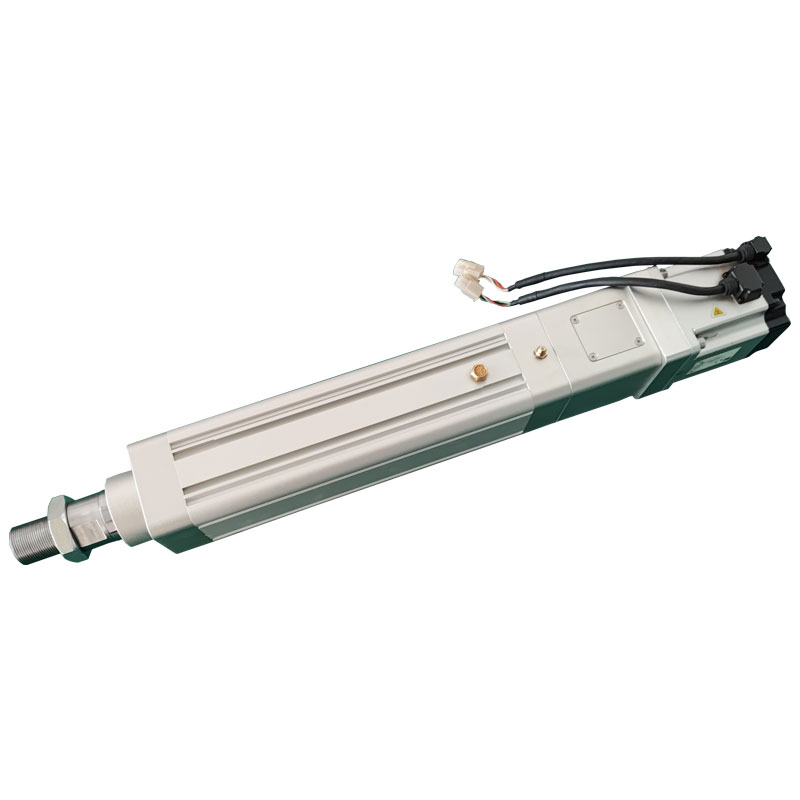

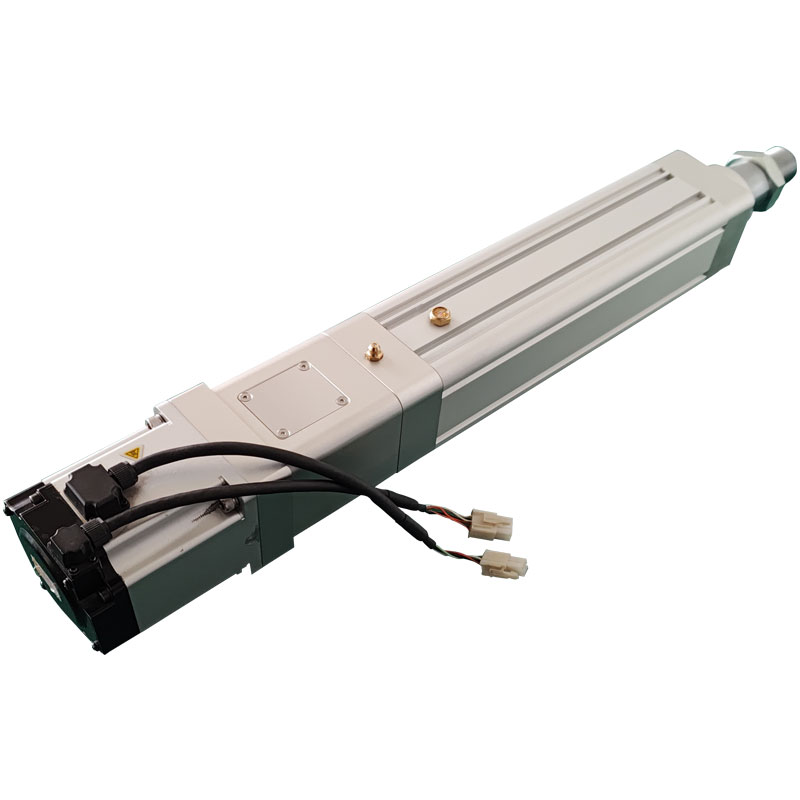

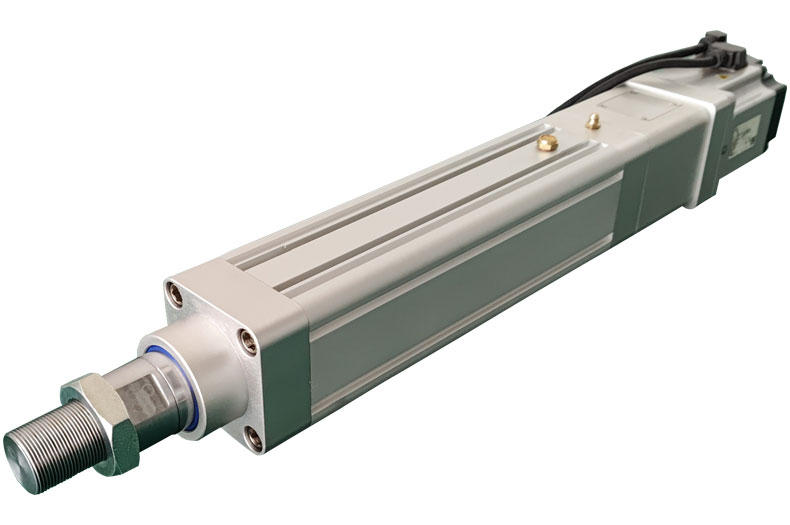

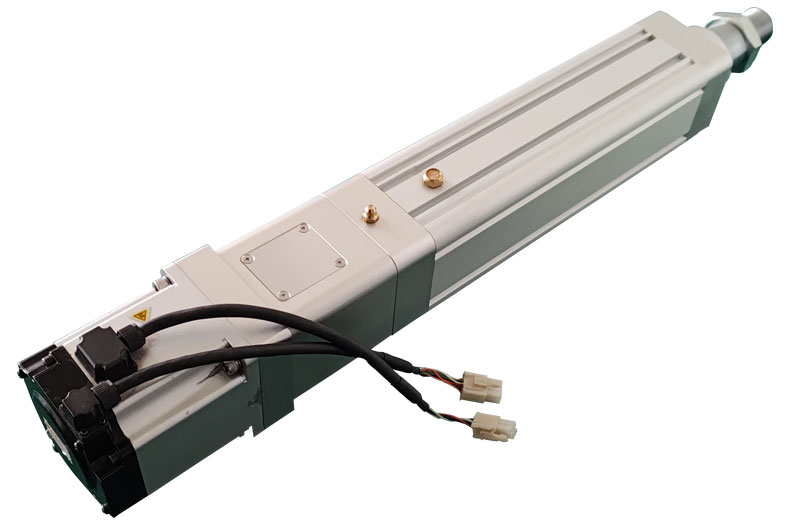

📷 电缸产品实拍

MDA63-D

MDA63-D

MDA63-D

MDA63-D

MDA63-D

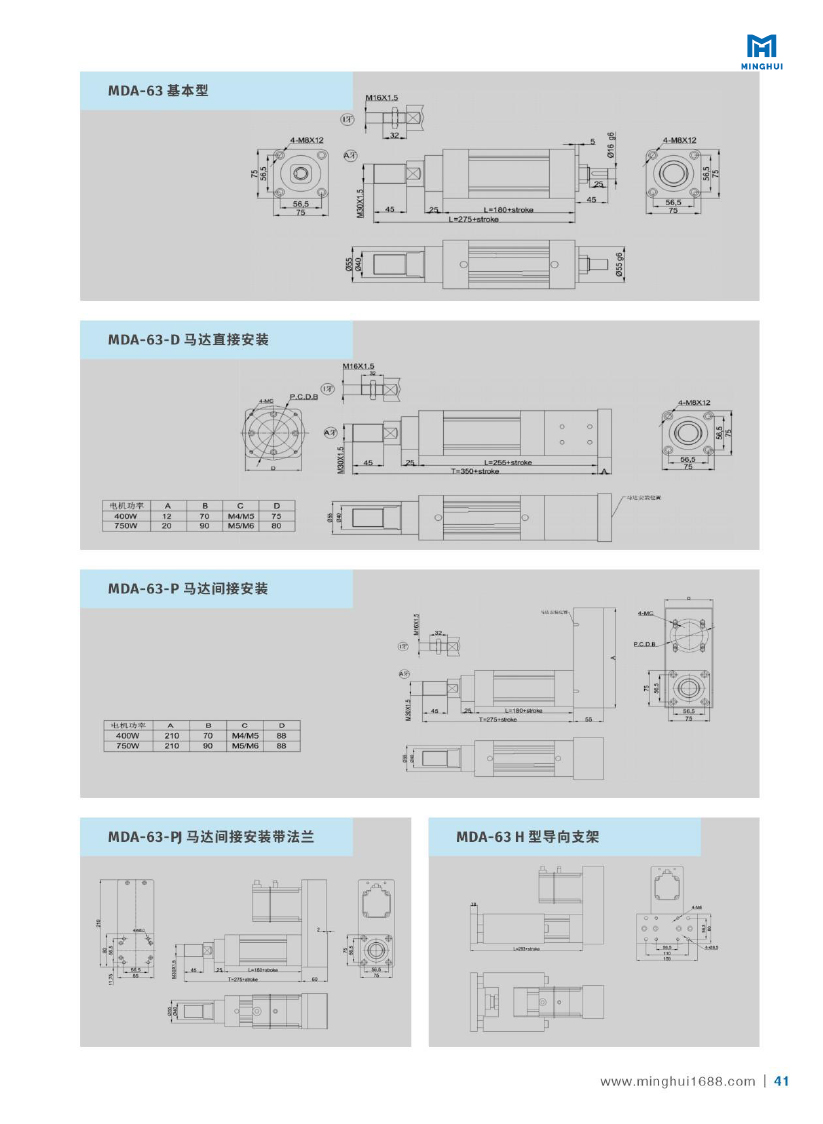

📐 0行程尺寸图

▸ MDA63-D直连式电缸

MDA63-D直连式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-PJ折返式电缸

MDA63-PJ折返式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-P折返式电缸（铁盖）

MDA63-P折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-D-QF前法兰直连电缸

MDA63-D-QF前法兰直连电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-P-QF前法兰折返式电缸（铁盖）

MDA63-P-QF前法兰折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-D-WS直连卧式电缸

MDA63-D-WS直连卧式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-P-WS折返卧式电缸（铁盖）

MDA63-P-WS折返卧式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-D-HL导杆直连式电缸

MDA63-D-HL导杆直连式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-PJ-HL导杆折返式电缸

MDA63-PJ-HL导杆折返式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA63-P-HL导杆折返式电缸（铁盖）

MDA63-P-HL导杆折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

✨ 产品特点

💪 超大推力重载

63缸径标准电缸，最大推力可达4804N，允许负载2000kg，满足重型自动化设备的大推力需求。

⚙️ 多种减速选项

支持1:1/2:1/3:1多种减速比，可选同步轮或行星减速机，灵活匹配不同工况需求。

🔧 多种电缸结构

提供直联(D)、折返铁盖(P)、折返底座(PJ)三种结构形式，适配不同安装空间。

🎯 高精度定位

采用C7转造/C5研磨级滚珠丝杆或T型丝杆，重复定位精度最高达+0.01mm，确保运动精确可靠。

🔌 丰富选配项

多种活塞杆形式(外牙/内牙/浮动/鱼眼)、5种安装方式、多种马达功率可选(750W/1000W伺服/86步进)。

🛡️ 长行程大范围

行程范围50~1200mm，覆盖广泛的应用场景，从短行程精密定位到长行程大推力输出。

💬 常见问题

标准款可达 ±0.01～±0.02 mm，精密款可做到 ±0.005 mm；采用滚珠丝杠 + 伺服闭环控制，长期运行精度稳定，适合 3C、光伏、新能源等高精度场景。

可以替代，且更适合高精度、高频次、洁净环境。优势：无需气源 / 液压站、节能静音、寿命长、推力 / 速度 / 位置可控；铭辉电缸可实现力控 + 位控闭环，替代传统缸更省心。

按实际负载 ×1.2～1.5 倍选型（含摩擦、惯量、安全余量）。铭辉标准推力 0.1kg～25 吨，可定制更大推力；垂直 / 重载 / 高速工况建议联系工程师做负载曲线 + 惯量匹配，避免小马拉大车。

标准滚珠丝杠电缸在常温、无尘、中等负载下，无故障运行≥20000 小时（约 3～5 年）；定期润滑、避免径向力、不超负载，寿命可更长。

支持全维度非标定制：行程 10mm～2600mm、直连 / 折返 / 直角安装、法兰 / 耳轴 / 铰轴接口；可做 ** 防爆、防尘、防水（IP65/IP67）、高低温（-40℃～+40℃）** 等特殊版本。

默认提供电缸 + 伺服电机 + 驱动器整套（一站式配齐）；若你已有适配电机，也可单独采购缸体（需确认安装尺寸与参数匹配）。

核心 3 点：①严禁径向力（只承受轴向推拉）；②安装同轴度≤0.1mm，避免别劲；③垂直安装必须用带刹车电机，防止断电下滑。

正常运行≤60dB（比气缸安静）；速度0.1～500mm/s无级可调，支持点动 / 连续 / 多段速；伺服闭环控制，启停平稳无冲击。

铭辉电动缸质保 12 个月（非人为损坏）；提供技术支持 + 远程指导；易损件常备库存，维修响应快，减少停机时间。

标准型号3～7 天发货；非标定制7～15 天；批量采购（≥10 台）可享阶梯价优惠，具体可联系客服确认交期与报价。
