产品描述
| 行程mm | 螺杆规格 | 电缸结构 | 选配马达 | 马达类型 | 前活塞杆 | 磁性开关数 | 安装方式 | 其它 |
| 50..450 | 直径 ø12 |
D 马达直联 |
1 配马达 |
M 伺服马达 |
M 外牙 |
S0 无开关 |
无 标准安装 |
无 标准配置 |
| 导程 05/10 |
PJ 马达折返 |
0 不配马达 |
S 步进马达 |
F 内牙 |
S1 一个开关 |
WS 卧式安装 |
SA 特殊设计 |
|
| O 其他 |
S2 二个开关 |
|||||||
| B 带抱刹 |
S3 三个开关 |
| 电机功率(W) | 42步进 / 100W伺服(常用) | ||
| 额定扭矩(N.m) | 0.4/0.32 | ||
| 螺杆类型 | 滚珠丝杠C7转造 | ||
| 重复定位精度 | ±0.02 mm | ||
| 螺杆丝径/导程(mm) | 1210 | 05 | 10 |
| 额定推力(N) | 42步进 | 427 | 340 |
| 100W伺服 | 213 | 170 | |
| 额定速度(mm/s) | 42步进 | 41 | 250 |
| 100W伺服 | 82 | 500 | |
| 减速比 | 1:1 | ||
| 行程范围(mm) | 50 ~ 450 | ||
| 允许最大负载(kg) | 20 | ||
| 外部传感器 | 可选配 | ||
| 0mm行程本体重量(kg) | D型约0.85 / PJ型0.91 | ||
| 每+100mm增重(kg) | 0.43 | ||
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）
※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

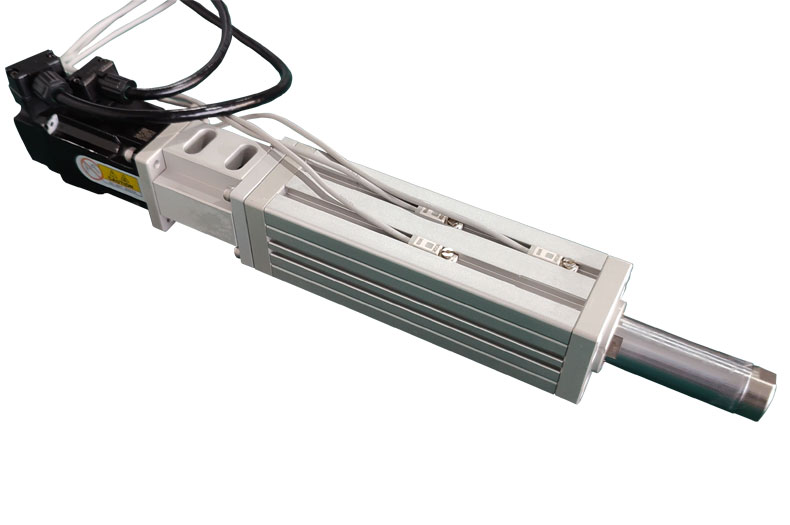

结构紧凑，占用空间小，适用于狭小安装环境，便于集成到各类自动化设备中。
重复定位精度±0.02mm，配合伺服控制实现精密定位，满足高精度应用需求。
100W伺服最大推力可达213N（导程05），强劲动力输出，适应各类负载工况。
支持D型直联和PJ型折返两种结构，每种均可选标准安装或耳式安装，灵活适配。
