首页 > 产品中心 > 标准电动缸

MDA40-PJ

MDA40-PJ，铭辉自动化专业生产电动缸/电缸/伺服电缸，支持非标定制，欢迎来电咨询。

基础信息

电缸型号

MDA40

缸体外径

53*53mm

推荐负载

100KG

行程范围

800mm

推杆直径

∅20

丝杆直径

∅12

丝杆导程

05/10mm

最高速度

250/500mm/S

服务热线 135 0921 9756

产品描述

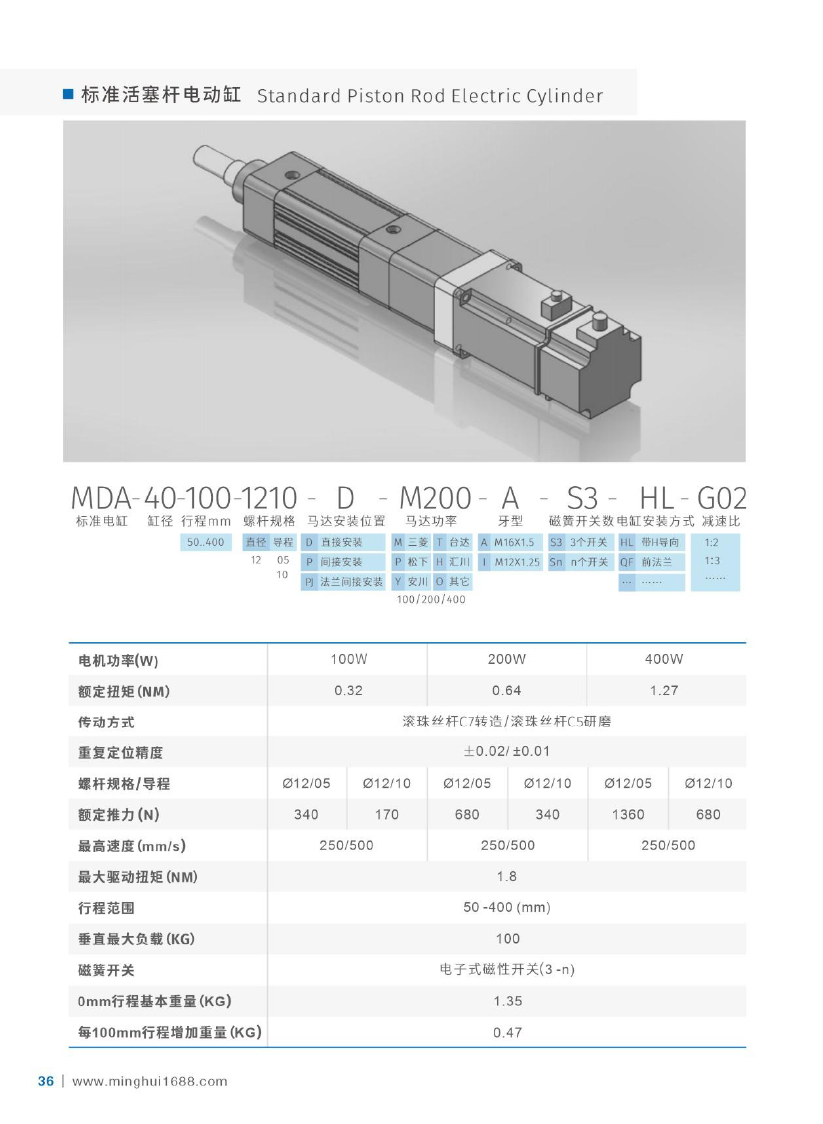

MDA40 标准电缸 Standard Electric Cylinder

📋 订货说明 / 型号编码

MDA40-100-1210C7-D-1 M400B-M-S3-HL-G02-SA

行程 mm	螺杆规格	螺杆类型	电缸结构	选配马达	马达类型	前活塞杆	磁性开关数	安装方式	减速比	其它
50..800	直径 ø12	C7 C7丝杆	D 直联结构	1 配马达	M 伺服马达	M 外牙	S0 无开关	HL 带HL导向	无 1:1	无标准配置
	导程 05/10	C5 C5丝杆	P 折返(铁盖)	0 不配马达	S 步进马达	F 内牙	S1 一个开关	QF 前法兰安装	G02 2:1	SA 特殊设计
		T T型丝杆	PJ 折返底座		O 其他	FK 浮动	S2 二个开关	WS 卧式安装	G03 3:1
					B 带抱刹	SGS 鱼眼	S3 三个开关	DB 底板安装
					57步进/200W/ 400W/750W	SG Y型		CB 耳轴安装

⚙️ 技术参数规格

电机功率(W)	57步进		200W伺服		400W伺服(常用)
额定扭矩(N.m)/转速(rpm)	1.27 / 500		1.27 / 3000		0.64 / 3000
螺杆类型	C7/C5滚珠丝杠 / T型梯形丝杠
重复定位精度	±0.02(C7/T) / ±0.01(C5) mm
螺杆规格/导程(mm)	012/05	012/10	012/05	012/10	012/05	012/10
额定推力(N)	57步进		200W伺服		400W伺服
	1356	678	340	678	680	1356
额定速度(mm/s)	57步进		200W伺服		400W伺服
	41	82	250	500	250	500
减速比	可选同步轮、行星减速机减速（G01:1:1 / G02:2:1 / G03:3:1）
行程范围(mm)	50 ~ 800
允许最大负载(kg)	100
外置传感器	可选
0mm行程本体重量(kg)	D型约1.8 / PJ型2.53
每+100mm增重(kg)	0.55

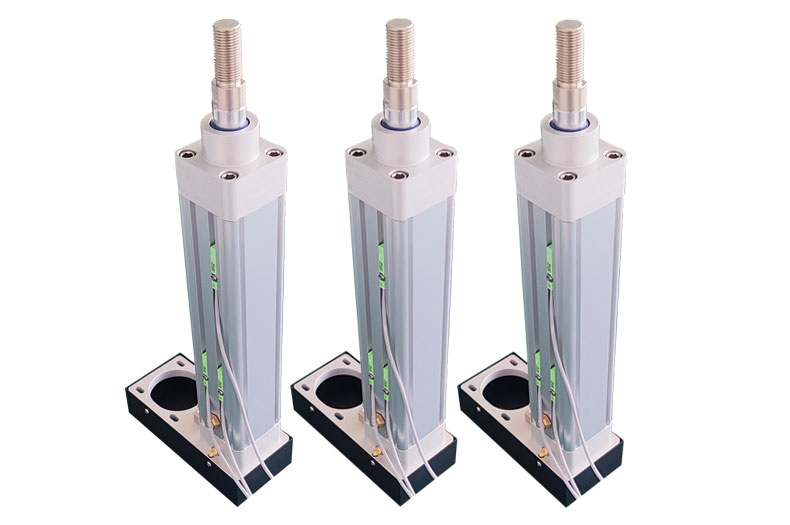

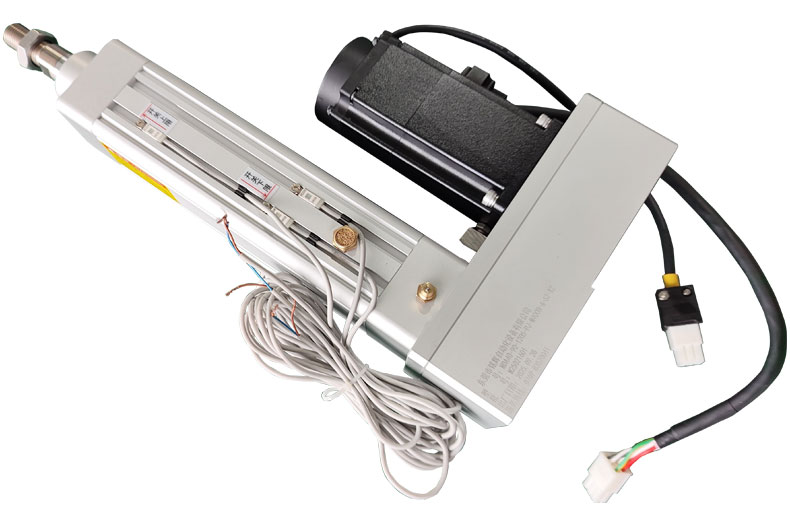

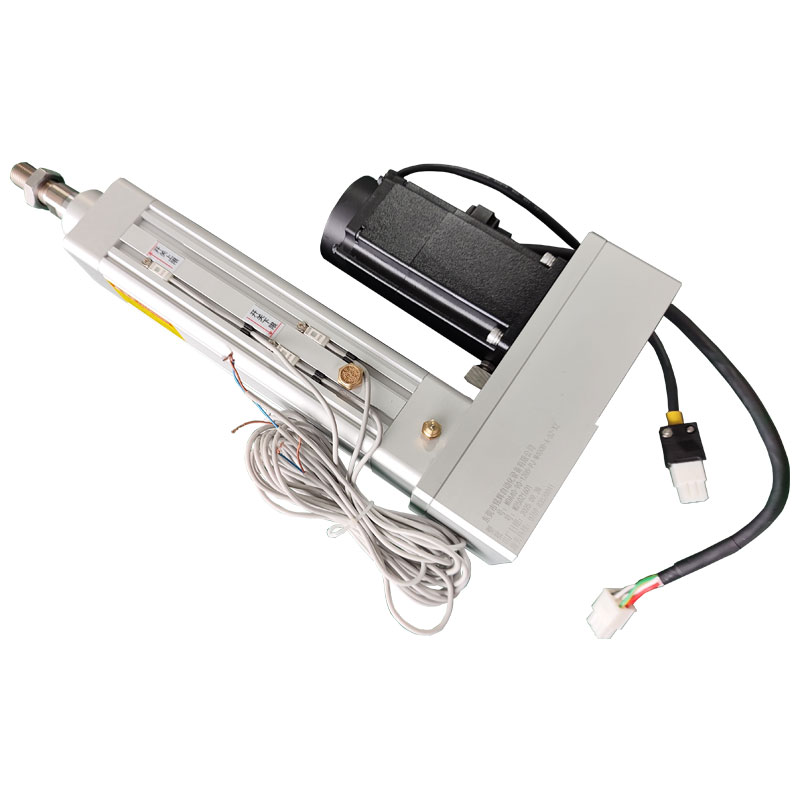

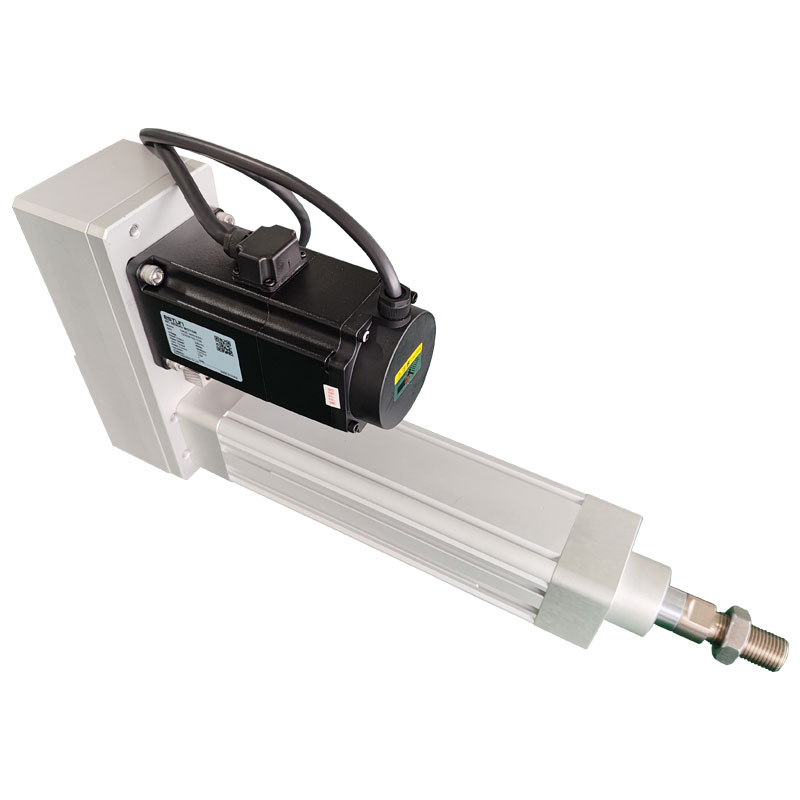

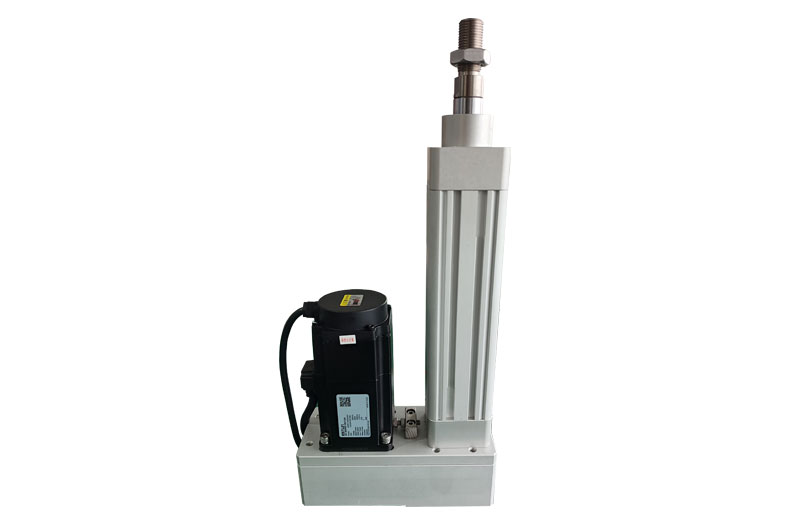

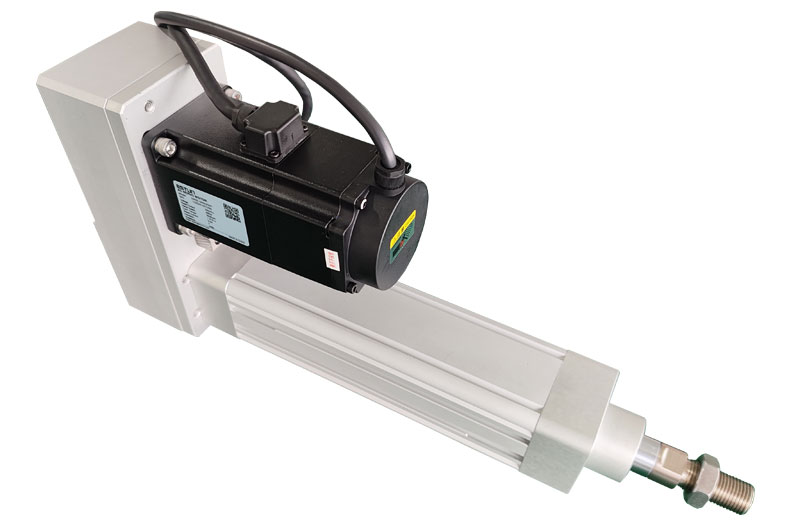

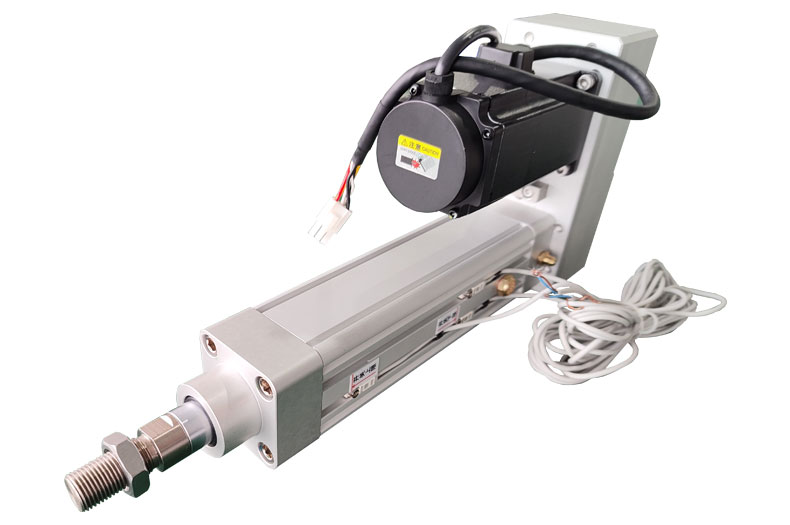

📷 电缸产品实拍

MDA40-PJ

MDA40-PJ

MDA40-PJ

MDA40-PJ

MDA40-PJ

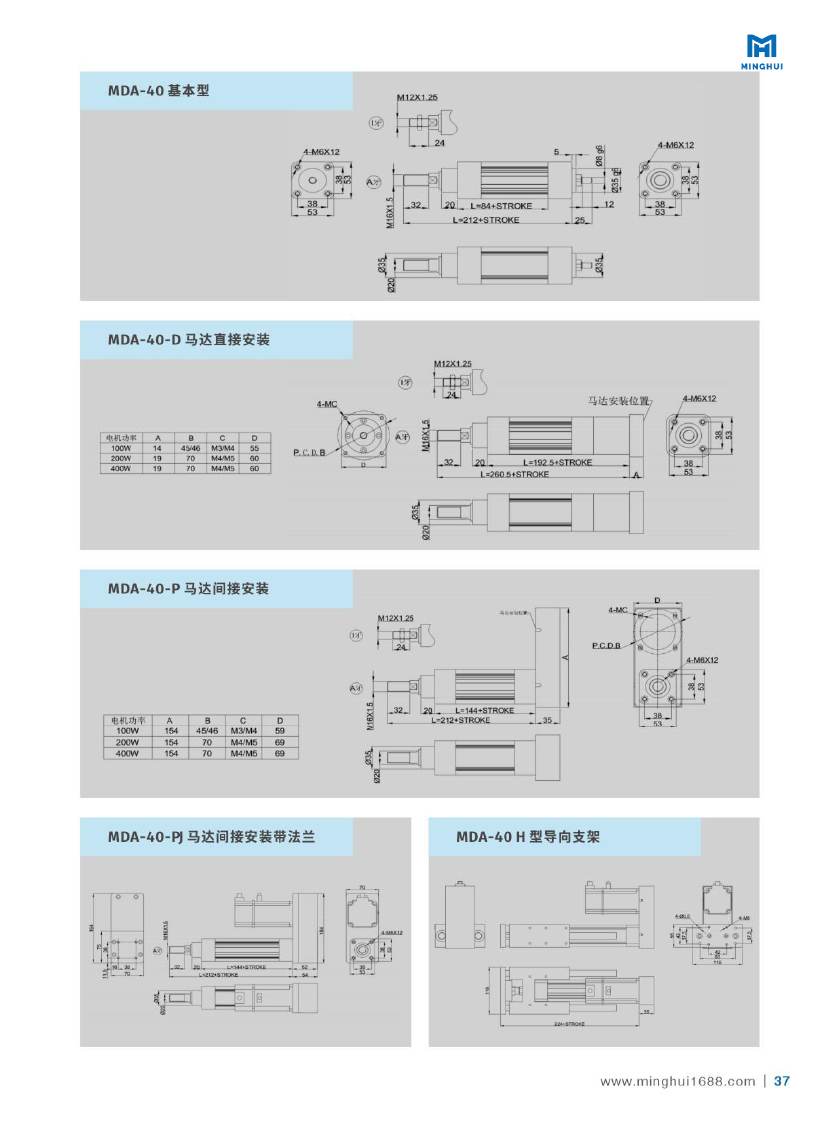

📐 0行程尺寸图

▸ MDA40-PJ折返式电缸

MDA40-PJ折返式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-P折返式电缸（铁盖）

MDA40-P折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-D直连式电缸

MDA40-D直连式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-D-QF前法兰直连式电缸

MDA40-D-QF前法兰直连式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-P-QF前法兰折返式电缸（铁盖）

MDA40-P-QF前法兰折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-D-WS卧式直连式电缸

MDA40-D-WS卧式直连式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-P-WS卧式折返式电缸（铁盖）

MDA40-P-WS卧式折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-0-D-HL导杆直连式电缸

MDA40-0-D-HL导杆直连式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ MDA40-P-HL导杆折返式电缸（铁盖）

MDA40-P-HL导杆折返式电缸（铁盖）

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

▸ DA40-PJ-HL导杆折返式电缸

DA40-PJ-HL导杆折返式电缸

※ 0行程尺寸图仅为可参考数据，如需详细尺寸2D/3D图纸可联系铭辉客服/销售。（点击图片可放大查看）

✨ 产品特点

💪 大推力高负载

40缸径标准电缸，最大推力可达1356N，允许负载100kg，满足中重型自动化设备需求。

⚙️ 多种减速选项

支持1:1/2:1/3:1多种减速比，可选同步轮或行星减速机，灵活匹配不同工况需求。

🔧 多种电缸结构

提供直联(D)、折返铁盖(PJ)、折返底座(ZD)三种结构形式，适配不同安装空间。

🎯 高精度定位

采用C7/C5级滚珠丝杠或T型梯形丝杠，重复定位精度最高达±0.01mm，确保运动精确可靠。

🔌 丰富选配项

多种活塞杆形式(带导向/外牙/内牙/浮动)、5种安装方式、多种马达功率可选。

🛡️ 长行程大范围

行程范围50~800mm，覆盖广泛的应用场景，从短行程精密定位到长行程大推力输出。

💬 常见问题

标准款可达 ±0.01～±0.02 mm，精密款可做到 ±0.005 mm；采用滚珠丝杠 + 伺服闭环控制，长期运行精度稳定，适合 3C、光伏、新能源等高精度场景。

可以替代，且更适合高精度、高频次、洁净环境。优势：无需气源 / 液压站、节能静音、寿命长、推力 / 速度 / 位置可控；铭辉电缸可实现力控 + 位控闭环，替代传统缸更省心。

按实际负载 ×1.2～1.5 倍选型（含摩擦、惯量、安全余量）。铭辉标准推力 0.1kg～25 吨，可定制更大推力；垂直 / 重载 / 高速工况建议联系工程师做负载曲线 + 惯量匹配，避免小马拉大车。

标准滚珠丝杠电缸在常温、无尘、中等负载下，无故障运行≥20000 小时（约 3～5 年）；定期润滑、避免径向力、不超负载，寿命可更长。

支持全维度非标定制：行程 10mm～2600mm、直连 / 折返 / 直角安装、法兰 / 耳轴 / 铰轴接口；可做 ** 防爆、防尘、防水（IP65/IP67）、高低温（-40℃～+40℃）** 等特殊版本。

默认提供电缸 + 伺服电机 + 驱动器整套（一站式配齐）；若你已有适配电机，也可单独采购缸体（需确认安装尺寸与参数匹配）。

核心 3 点：①严禁径向力（只承受轴向推拉）；②安装同轴度≤0.1mm，避免别劲；③垂直安装必须用带刹车电机，防止断电下滑。

正常运行≤60dB（比气缸安静）；速度0.1～500mm/s无级可调，支持点动 / 连续 / 多段速；伺服闭环控制，启停平稳无冲击。

铭辉电动缸质保 12 个月（非人为损坏）；提供技术支持 + 远程指导；易损件常备库存，维修响应快，减少停机时间。

标准型号3～7 天发货；非标定制7～15 天；批量采购（≥10 台）可享阶梯价优惠，具体可联系客服确认交期与报价。
